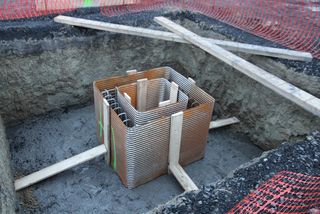

Köcherschalkörper

Das Blockfundament mit eingelassenem Köcher ermöglicht es, bei der Ausbildung weniger tief zu gründen oder auf den schalungs- und bewehrungstechnisch aufwendig aufzusetzenden Köcher zu verzichten.

Ein Einlassen der Stütze in den Fundamentquader bedingt eine ausreichende Verzahnung, um die Normalkraft nicht mehr über Spitzendruck, sondern über Mantelreibung in das Fundament einzuleiten. Je nach Wunsch und statischer Anforderung können Hydra-Köcherschalkörper mit zwei Profilformen geliefert werden: Einmal als Wellenprofil mit einer Profiltiefe von ca.10 mm und einmal als Trapezprofil mit einer Profiltiefe von ca. 12 mm (verzahnte Fuge).

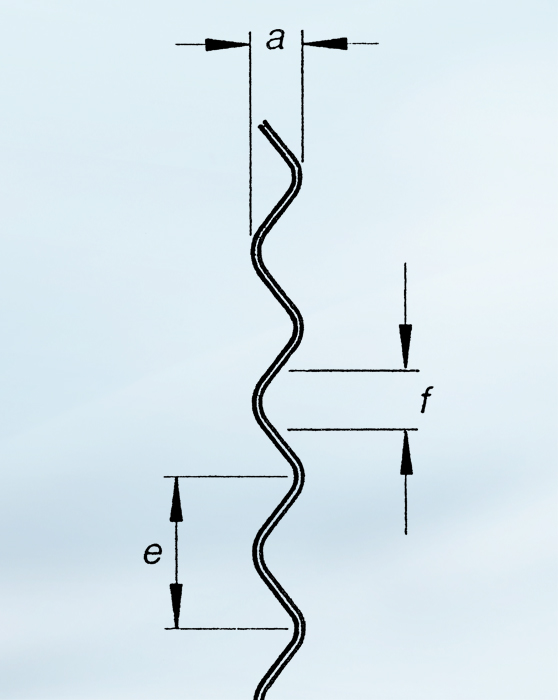

Profilierung
a = 8,5 mm
f = 15 mm
e = 30 mm
Eckenradius = 75 mm

Werkstoff
Stahl blank

Baumaße
Vorzugsweise lieferbare Innenmaße ab 350 mm bis 1500 mm. Länge (Höhe) nach Angabe herstellbar. Bitte beachten Sie evtl. ein Zuschlagsmaß für das Eindrücken des Körpers in den Frischbeton.

Toleranzen
Im Querschnittsbereich ± 5 mm
im Längenbereich ± 15 mm

Lieferform
Die Köcher werden im Regelfall einbaufertig ausgeliefert. Wo erforderlich, sind werksseitig bereits Aussteifungen angebracht.

Technische Änderungen vorbehalten.

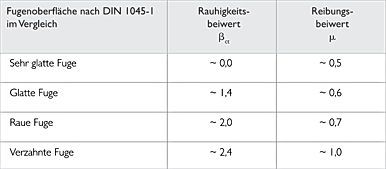

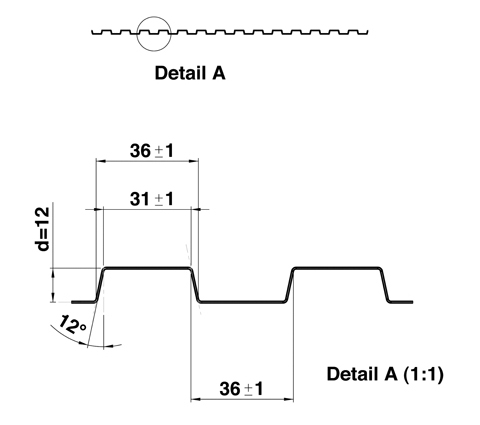

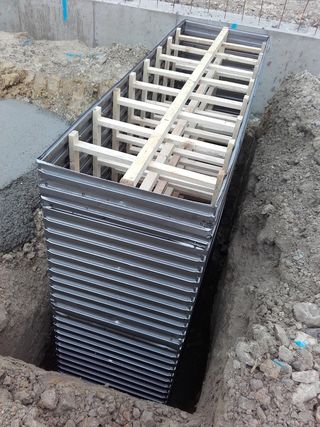

Besserer Verbund und exakt definierbare Schubkraftübertragung – das sind die Vorteile der neuen „DIN-Köcher“ von wbr. Das bringt Sicherheit bei Planung und Verbau, da bei der verzahnten Fuge der volle Rauhigkeitsbeiwert angesetzt werden kann. Profiltiefe ca. 12 mm.

Profilierung

Werkstoff
Stahl blank

Baumaße
Vorzugsweise lieferbare Innenmaße ab 350 bis 1500 mm. Länge (Höhe) nach Angabe herstellbar. Bitte beachten Sie evtl. ein Zuschlagsmaß für das Eindrücken des Körpers in den Frischbeton.

Toleranzen
im Querschnittsbereich ± 5 mm
im Längenbereich ± 15 mm

Lieferformen
Die Köcher werden im Regelfall einbaufertig ausgeliefert. Wo erforderlich, sind werksseitig bereits Aussteifungen angebracht
